Напольный люк с электроприводом Бонд

Люк предназначен для удобного доступа к хранилищам, системам электро-водо-теплоснабжения. Электрический привод помогает без особых усилий открывать крышку люка, отделанную материалом толщиной 10-20 мм (включая клей). Люк утеплен 25-милллиметровым слоем минваты.

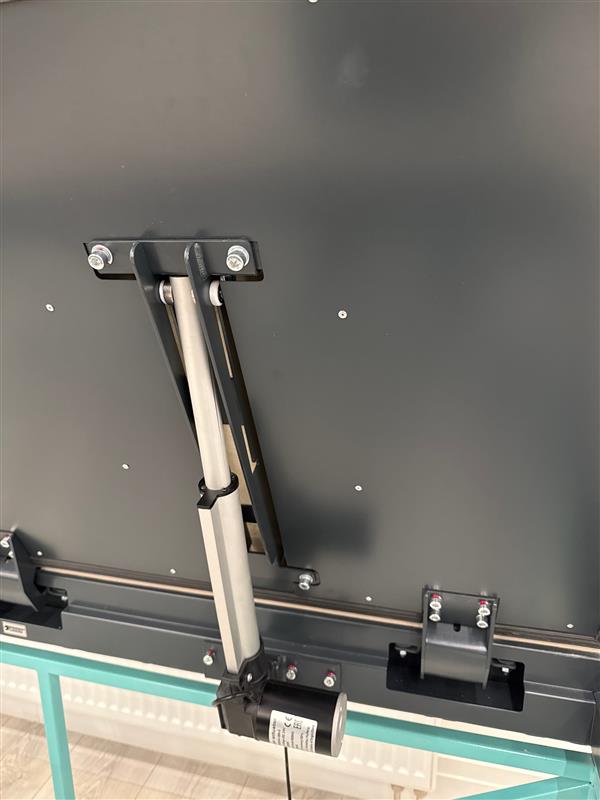

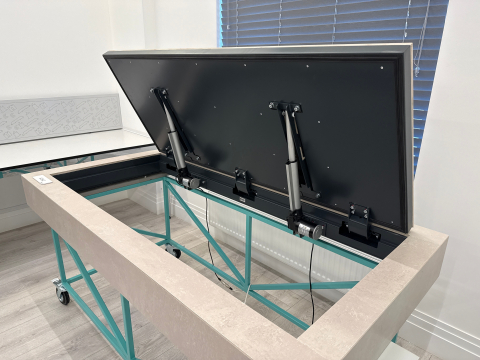

Открытие/закрытие крышки люка осуществляется за счет усилия, создаваемого линейным приводом, с максимальным усилием 1500Н. Время полного открытия (1м50с) / закрытия (1м40с). В зависимости от размера люка, устанавливается один или два привода.

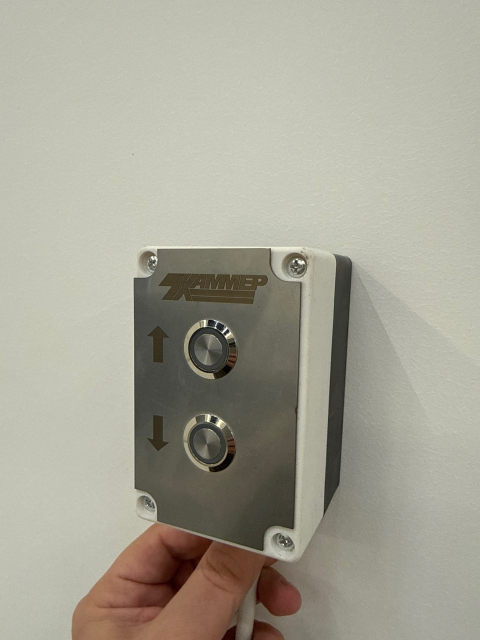

Управление приводом осуществляется с двухкнопочного пульта управления ДУ габаритами 110х65х70мм (ВхШхГ), либо с крышки электрического шкафа люка кнопками, обозначенными стрелочками “Вверх” и “Вниз”. Открытие/закрытие происходит только при нажатии одной из кнопок, при отпускании открытие/закрытие приостанавливается. При нажатии, кнопки подсвечиваются световой индикацией. Имеется защита от нажатия двух кнопок одновременно, будет работать та кнопка, которая была нажата первой.

Управление

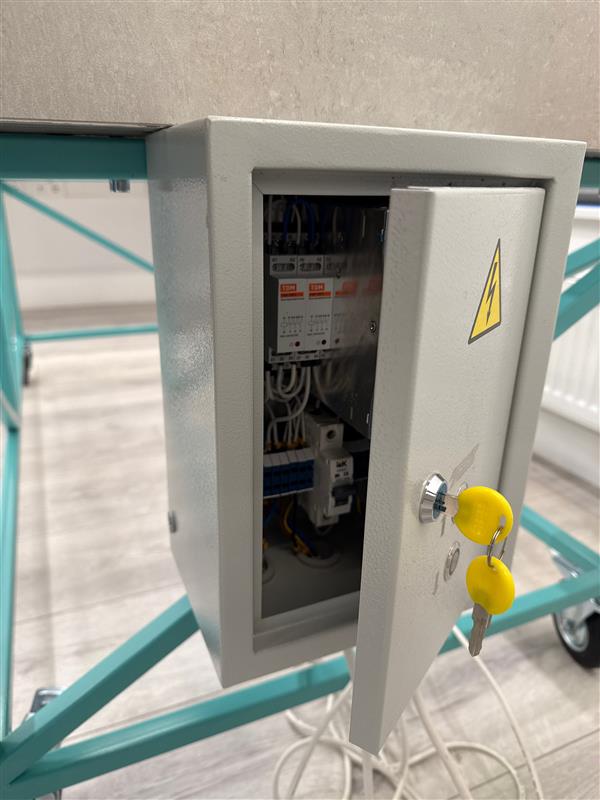

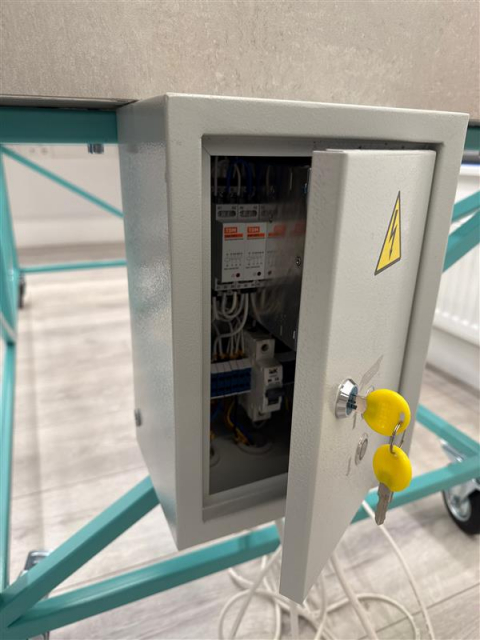

Шкаф управления питается от бытовой сети 220В 50Гц, пиковая потребляемая мощность во время открытия до 150Вт (1 привод) или 300Вт (2 привода).  Из электрического шкафа габаритами 300х210х150мм (ВхШхГ) на пульт управления и на линейный привод(а) подается постоянный ток напряжением 24В. В случае отключения питания, предусмотрено ручное аварийное открытие люка тремя способами на выбор по предварительному согласованию:

• Строительными присосками за отделочный материал люка (после чистовой отделки отсутствуют какие либо видимые механизмы резервного открытия), в комплект люка не входят

• Специальным ключом через отверстие диаметром 14мм (после чистовой отделки, в зависимости от размера люка , на поверхности имеются одна или две пластиковые заглушки наружным диаметром 18мм)

• Специальным ключом через отверстие в декоративном нержавеющем колпачке (после чистовой отдели, в зависимости от размера люка, на поверхности имеется один или два декоративных нержавеющих колпачка)

Подключение приводов и пульта ДУ осуществляется по цифровым маркировкам соответствующих значений на кабелях и в щите, по умолчанию кабеля поставляются длиной 3 погонных метра.
